Les Bases de données ( MCD / SQL) étape par étape




Introduction aux bases de données

Définition :

Information : C’est un élément de connaissance comme : Nom, Prénom, l’âge, télé……

* Donnée : Représente  la valeur de cet élément de  connaissance  comme : « Mohamed », « 28  ans », « +212576543209 »

* Base de données (BD): est un ensemble structuré de données enregistrées (stockées) sur des supports accessible par l’ordinateur de façon indépendantes des programmes. Par exemple, dans une entreprise constituée de plusieurs services (commercial, Client,…..). La base de données sera partagée et utilisée par différents services.

* Système de Gestion de bases de données (SGBD): est un logiciel permettant à un l’utilisateur d’interagir avec une base de données, Par exemple de créer une BD, extraire, modifier ou supprimer des données….

Modèle conceptuel de données,bases de données,MCD,





Modèle conceptuel de données,bases de données,MCD,

Quelques exemples de SGBD: ACCESS, ORACLE, SQL SERVER, WAMP SERVER……..

MCD : Modèle conceptuel de données

Objectif : Avant de collecté un ensemble des données (du système à informatiser) on doit étudier les liens qui existent entre ces données pour proposer une représentation schématique appelée Modèle Conceptuel de Données (MCD).

Définition :

1)    Propriété : C’est un élément d’information qui peut prendre  des valeurs différentes. (Nom, Prénom, adresse, Télé…….).

2)    Entité : C’est un objet réel ou abstrait. Elle est décrite par une liste de propriétés spécifiques. (Client, Etudiant, Atelier, Commande ……….).

      Exemples :

    Client (Code_client, Nom_client, Adresse)

   Commande (N°_commande, Date_commande)

3)    Rolation : C’est un ensemble d’interactions  semblables qui existent entre les entités, Elle permet d’associer deux ou plusieurs entités.

        Formalisme du Modèle Entité-Rolation:

Modèle conceptuel de données,bases de données,MCD,

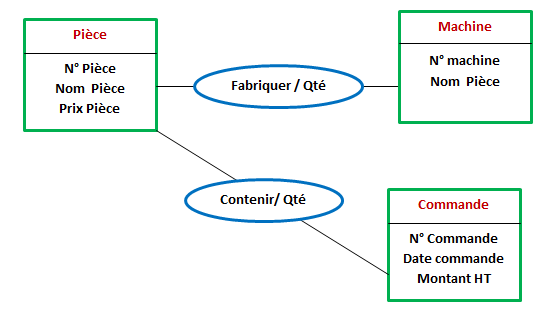

Exemple: Une commande contient un ensemble de quantités de pièces  fabriquées par des machines spécifiques.

Modèle conceptuel de données,bases de données,MCD,

4)    Occurrence: Une occurrence  d’une (entité  ou relation) est un élément particulier de ce type.

     Exemple:

(12987, câble, 20$) une occurrence de l’entité « Pièce ».

(987, 6/6/2021, 350$) Une occurrence de l’entité « Commande ».

5)    Identifiant : L’identifiant d’une  entité ou d’une relation est une propriété permettant d’identifier une et une seule occurrence de ce type.

    Exemple: N° Pièce  est un identifiant de l’entité « pièce ».

      CNE  est un identifiant de l’entité « Etudiant ».

       N° Compte    est un identifiant de l’entité « Compte Bancaire ».

6)    Clé primaire d’une entité : La clé primaire d’une entité est le groupe minimal de  propriétés qui identifient cette entité.

      Exemple: CNE permet  d’identifiant  étudiant.  Alors c’est une clé primaire.

       CNE  +  Nom_Etudiant   permettant  d’identifiant  l’étudiant.  Mais ce n’est pas une clé primaire.

7)    Clé primaire d’une relation : La clé primaire d’une relation est composée des clés primaires des entités formant cette association.

    Exemple:

     (N° pièce, N° machine) est la clé primaire de la relation « Fabriquer »

     (N° pièce, N° commande) est la clé primaire de la relation « Contenir »

8)    Cardinalité: les cardinalités minimale et maximale d’une entité via une relation indiquent les nombres minimal et maximal d’occurrences de la relation pouvant exister pour une occurrence  de cette entité.

       Cardinalité minimale : 0  si une occurrence de l’entité peut exister tout en n’intervenant dans aucune occurrence de l’association. 1  si une occurrence de l’entité ne peut exister que si elle intervient dans au moins une  occurrence de l’association.

        Cardinalité maximale: 1  si une occurrence de l’entité ne peut pas être impliquée dans plus d’une occurrence  de l’association.  si une occurrence de l’entité ne peut être impliquée dans plus d’une  occurrence de l’association.

      Exemple 1

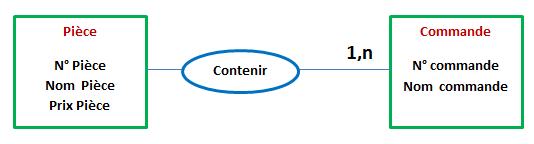

     * Une commande contient au moins une pièce.



Modèle conceptuel de données,bases de données,MCD,


            *
  Une pièce fabriquée au moins par une machine.



Modèle conceptuel de données,bases de données,MCD,

       * Une pièce peut ne pas être commandée.



Modèle conceptuel de données,bases de données,MCD,

         Exemple 2 :   Une usine contient des machines qui peuvent fabriquer au moins un type de pièces. Chaque pièce peut être fabriquée par une ou plusieurs machines. Chaque type de machine est construit par un ou plusieurs fournisseurs. Le fournisseur peut construire une ou plusieurs marques de machines.



Modèle conceptuel de données,bases de données,MCD,


Exercice 1
 Dans une entreprise, on peut trouver un ou plusieurs départements, chaque  département est identifié par un nom et caractérisé par une localisation. Un employé est caractérisé par un numéro, son nom, son grade, ce dernier peut travailler dans  un ou plusieurs départements, dans chaque département existe au moins un employé. Donner le MCD, en précisant les attributs.

Exercice 2
 On considère une bibliothèque contenant des ouvrages. Un ouvrage est caractérisé par un numéro, un titre, un auteur et un éditeur. La bibliothèque dispose d’un ou plusieurs exemplaires de chaque ouvrage. L’exemplaire est identifié par un numéro et caractérisé par la date d’édition. Un exemplaire peut être emprunté par un ou plusieurs emprunteurs, ce dernier est identifié par un numéro et caractérisé par un nom, un téléphone. Un emprunteur peut emprunter un ou plusieurs exemplaires.  Donner le MCD, en précisant les attributs.


Exercice 3
Créer le MCD permettant à un groupe de gérer les droits d’auteurs des livres publiés par ses différentes maisons d’éditions. Elle doit  respecter les contraintes suivantes. Un livre peut être écrit par un ou plusieurs auteurs. Un auteur peut écrire un ou plusieurs livres. Un éditeur peut publier un ou plusieurs livres. Un livre est publié par un seul éditeur.


Solution d'exercice 1
Modèle conceptuel de données,bases de données,MCD,

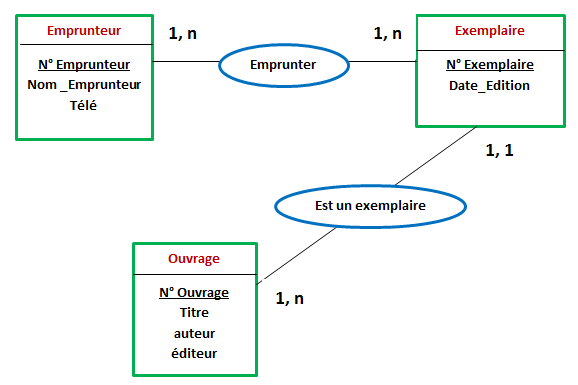

Solution d'exercice 2

Modèle conceptuel de données,bases de données,MCD,


Solution d'exercice 3

Modèle conceptuel de données,bases de données,MCD,




            << Langage SQL >>

Exercice 1
Soit la base de données relationnelle des vols quotidiens d’une compagnie aérienne qui
contient les tables Avion, Pilote et Vol.

Table Avion (NA : numéro d'avion (clé primaire),
 Nom : nom d'avion,
 Capacite : capacité d'avion de type entier,
 Localite : ville de localité de l’avion )

Table Pilote (NP : numéro pilote,
 Nom : nom du pilote ,
 Adresse : adresse du pilote )

Table Vol (NV : numéro de vol ,
 NP : numéro de pilote,
NA : numéro avion ,
 VD : ville de départ ,
VA : ville d’arrivée ,
 HD : heure de départ ,
 HA : heure d’arrivée )

Exprimez en SQL les requêtes suivantes:
1) Insérer les avions suivants dans la table Avion :
(100, AIRBUS, 300, RABAT), (101,B737,250,CASA), (101, B737,220,RABAT)
2) Afficher tous les avions
3) Afficher tous les avions par ordre croissant sur le nom
4) Afficher les noms et les capacités des avions
5) Afficher les localités des avions sans redondance
6) Afficher les avions dans la localité est Rabat ou Casa
7) Modifier la capacité de l’avion numéro 101, la nouvelle capacité et 220
8) Supprimer les avions dans la capacité et inférieure à 200
9) Afficher la capacité maximale, minimale, moyenne des avions
10) Afficher les données des avions dont la capacité et la plus basse
11) Afficher les données des avions dont la capacité et supérieure à la capacité moyenne
12) Afficher le nom et l’adresse des pilotes assurant les vols IT100 et IT104
13) Afficher les numéros des pilotes qui sont en service
14) Afficher les numéros des pilotes qui ne sont pas en service
15) Afficher les noms des pilotes qui conduisent un AIRBUS

           Corrigé de l’exercice 1

1)  Insert into avion values (100, 'AIRBUS', 300, 'RABAT');
Insert into avion values (101, 'B737', 250, 'CASA');
Insert into avion values (101, 'B737',  220, 'RABAT');

2)  select * from avion;

3)  select * from avion order by Nom asc;

4)  select nom, Capacite from avion;

5)  select distinct Localite from avion;

6)  select * from avion where Localite='Rabat' or Localite='Casa' ;

7) Update avion  set Capacite=220  where NA=101;

8) Delete from avion where Capacite <200;

9) Select Max(Capacite), Min(Capacite), Avg(Capacite) from avion;

10) Select * from avion where Capacite=min(Capacite);

11) Select * from avion where Capacite>=avg(Capacite);

12) Select Nom, Adresse from Pilote, Vol where Pilote.NP = Vol.NP and NV='IT100' and NV='IT104';

13) Select NP from Vol;

14) Select NP from Pilote
where NP not in (select NP from Vol);

15) Select Pilote.NOM from Pilote, Vol, Avion where Pilote.NP = Vol.NP and Avion.NA = Vol.NA and Avion.NOM='AIRBUS';


Exercice 2

On considère la base de données d’un festival de musique : Dans une représentation peut participer un ou plusieurs musiciens. Un musicien ne peut participer qu’à une seule représentation.

Representation(N_Rep, titre_Rep, lieu)
Musicien (N_mus , nom , #N_Rep)
Programmer (Date , #N_Rep , tarif)


Exprimez en SQL les requêtes suivantes :

1)Donner La liste des titres des représentations.

2)Donner La liste des titres des représentations ayant lieu au « théâtre Rabat ».

3)Donner La liste des noms des musiciens et les titres des représentations auxquelles ils participent.

4)Donner La liste des titres des représentations, les lieux et les tarifs du 21/07/2022.

5)Donner Le nombre des musiciens qui participent à la représentations n°15.

6)Donner Les titres des représentations et leurs dates dont le tarif ne dépasse pas 30DH.

             Corrigé de l’exercice 2


1)SELECT titre_Rep FROM Representation;

2) SELECT titre_Rep FROM Representation where lieu="Rabat";

3)SELECT M.nom, R.titre_Rep FROM Musicien M , Representation R where R.Num_rep=M.Num_rep;

4)SELECT R.titre_Rep, R.lieu,P.tarif FROM Programmer P, Representation R WHERE P.Num_rep = R.Num_rep and P.date="21-07-2022";

5)SELECT COUNT (*) FROM Musicien where Num_rep =15;

6)SELECT R.titre_Rep , P.Date FROM Representation R ,  Programmer P where R.N_Rep=P.N_Rep and P.tarif<=30 ;


Exercice 3
On considère la base de données suivante:
Départements(N_dep, Nom_dep, VILLE)
Employes(N_E, Nom_E, PROF, SAL, COMM, #N_dep)


Exprimez en SQL les requêtes suivantes :

1)Donnez la liste des employés ayant une commission
2)Donnez les noms, emplois et salaires des employés par emploi croissant, et pour chaque emploi, par salaire décroissant
3)Donnez le salaire moyen des employés
4)Donnez le salaire moyen du département Production
5)Donnes les numéros de département et leur salaire maximum
6)Donnez les différentes professions et leur salaire moyen
7)Donnez le salaire moyen par profession le plus bas
8)Donnez le ou les emplois ayant le salaire moyen le plus bas, ainsi que ce salaire moyen

           Corrigé de l’exercice 3


1)SELECT * FROM Employes WHERE COMM NOT NULL;

2)SELECT Nom_E, PROF, SAL FROM Employes ORDER BY PROF ASC, SAL DESC ;

3)SELECT AVG(SAL) FROM Employes ;

4)SELECT AVG(E.SAL) FROM Employes E , Departement D where E.N_dep=D.N_dep  and D.Nom_dep="production" ;

5)SELECT N_dep, MAX(SAL) FROM Employes GROUP BY   N_dep ;


6)SELECT PROF, MAX(SAL) FROM Employes GROUP BY PROF ;

7)SELECT PROF, AVG(SAL) as moy FROM Employes GROUP BY PROF  ORDER BY moy ASC  LIMIT 1;

Exercice 4

On considère la base de données suivante relatif à la gestion des notes annuelles d’une promotion d’étudiants:

ETUDIANT(NEtudiant, Nom, Prenom)
MATIERE(CodeMat, NomMat, CoeffMat)
EVALUER(#NEtudiant, #CodeMat, Date, Note)


Exprimez en SQL les requêtes suivantes:

1) Quel est le nombre total d’étudiants ?
2) Quelles sont, parmi l’ensemble des notes, la note la plus haute et la note la plus basse ?
3) Quelles sont les moyennes de chaque étudiant dans chacune des matières ?
4)Quelles sont les moyennes par matière ? Avec la vue MGETU de la question 3 ( MOYETUMAT)
5)Quelle est la moyenne générale de chaque étudiant ? Avec la vue MGETU de la question 3 ( MOYETUMAT)
6) Quelle est la moyenne générale de la promotion ? Avec la vue MGETU de la question 5 :
7) Quels sont les étudiants qui ont une moyenne générale supérieure ou égale à la moyenne générale de la promotion? Avec la vue MGETU de la question 5

            Corrigé de l’exercice 4


1) SELECT count(*) FROM ETUDIANT ;

2) SELECT MIN(Note) as ’plus basse note’, MAX(Note) as ’plus haute note’ FROM EVALUER ;

3) SELECT E.NEtudiant, M.NomMat, AVG(EV.Note) AS MoyEtuMat FROM EVALUER EV, MATIERE M, ETUDIANT E WHERE EV.CodeMat = M.CodeMat AND EV.NEtudiant = E.NEtudiant GROUP BY E.NEtudiant, M.NomMat  ;

4)SELECT NomMat, AVG(MoyEtuMat) FROM MOYETUMAT GROUP BY NomMat ;

5) SELECT NEtudiant, SUM (MoyEtuMat*CoeffMat)/SUM(CoeffMat) AS MgEtu  FROM MOYETUMAT GROUP BY NEtudiant ;

6)SELECT AVG(MgEtu) FROM MGETU ;

7) SELECT NEtudiant , Nom , Prenom , MgEtu FROM MGETU WHERE MgEtu  >=  (SELECT AVG(MgEtu) FROM MGETU) ;

8)SELECT PROF FROM Employes GROUP BY PROF HAVING AVG(SAL) = (SELECT AVG(SAL) as moy FROM Employes   GROUP BY PROF ORDER BY moy ASC LIMIT 1) ;

Exercice 5

On considère la base de données suivante:


Developpeur (NumDev, NomDev, AdrDev, EmailDev, TelDev)
Projet (NumProj, TitreProj, DateDeb, DateFin)
Logiciel (CodLog, NomLog, PrixLog, #NumProj)
Realisation (#NumProj, #NumDev)


Exprimez en SQL les requêtes suivantes:

1)afficher les noms et les prix des logiciels appartenant au projet ayant comme titre « gestion de stock », triés dans l’ordre décroissant des prix .

2)afficher le total des prix des logiciels du projet numéro 10. Lors de l’affichage, le titre de la colonne sera « cours total du projet ».

3)Afficher le nombre de développeurs qui ont participé au projet intitulé « gestion de stock »

4)Afficher les projets qui ont plus que 5 logiciels.

5) Les numéros et noms des développeurs qui ont participés dans tout les projets.

6)Afficher Les numéros de projets dans lesquelles tous les développeurs y participent dans sa réalisation.

Corrigé de l’exercice 5

1)SELECT L.NomLog, L.PrixLog FROM Logiciel L , Projet P where  L.NumProj =P.NumProj and P.TitreProj= "gestion␣de␣stock"
ORDER BY L.PrixLog DESC ;

2) SELECT SUM(PrixLog) as "cout␣total␣du␣projet" FROM Logiciel WHERE NumPRoj=10 ;

3) SELECT count(*) FROM Developpeur D , Realisation R,
Projet P where D.NumDev =R.NumDev  and   P.NumProj=  R.NumProj ;

4) SELECT NumProj, TitreProj FROM PRojet P , Logiciel L where P.NumProj=L.NumProj
GROUP BY NumProj, TitreProj
HAVING count(*)>5 ;

5) SELECT NumDev, NomDev FROM Developpeur D , Realisation R where D.NumDev = R.NumDev
GROUP BY NumDev, NomDev
HAVING count(*)=(SELECT COUNT(*) FROM Projet) ;

6) SELECT NumProj, TitreProj FROM Projet P , Realisation R where P.NumProj=R.NumProj
GROUP BY NumProj, TitreProj
HAVING count(*)=(SELECT COUNT(*) FROM Developpeur);

Exercice 6

Soit la base de données "gestion_projet" permettant de gérer les projets relatifs au développement de logiciels suivante :

Developpeur (NumDev, NomDev, AdrDev, EmailDev, TelDev)

Projet (NumProj, TitreProj, DateDeb, DateFin)

Logiciel (CodLog, NomLog, PrixLog, #NumProj)

Realisation (#NumProj, #NumDev)

Ecrire en SQL les requêtes suivantes :

1. Créer les tables « Projet » et « Logiciel ». préciser clairement les types des données.

2. Afficher les noms et les prix des logiciels appartenant au projet ayant comme titre « gestion de stock », triés

dans l’ordre décroissant des prix.

3. Afficher le total des prix des logiciels du projet numéro 10. Lors de l’affichage, le titre de la colonne sera « coût total du projet ».

4. Afficher le nombre de développeurs qui ont participé au projet intitulé « gestion de stock ».

5. Afficher les projets qui ont plus que 5 logiciels.

6. Les numéros et noms des développeurs qui ont participés dans tous les projets.

7. Reporter la date de fin des projets dont le titre contient « Web » à la date « 17/04/2022 »

       Corrigé de l’exercice 6


1) CREATE TABLE Projet (

NumProj INT UNSIGNED PRIMARY KEY AUTO_INCREMENT,

 TitreProj VARCHAR(40),

 DateDeb Date,

 DateFin Date,

 )

ENGINE=InnoDB;

CREATE TABLE Logiciel (

CodeLog INT UNSIGNED PRIMARY KEY AUTO_INCREMENT,

 NomLog VARCHAR(40),

 PrixLog DECIMAL,

 NumProj INT UNSIGNED,

 CONSTRAINT fk_projet_numero

 FOREIGN KEY (NumProj)

 REFERENCES Projet(NumProj) )

ENGINE=InnoDB;

2) SELECT L.NomLog, L.PrixLog

FROM Logiciel L

INNER JOIN Projet P ON L.NumProj=P.NumProj

WHERE P.TitreProj="gestion␣de␣stock"

ORDER BY L.PrixLog DESC

3) SELECT SUM(PrixLog) as "cout␣total␣du␣projet"

FROM Logiciel

WHERE NumPRoj=10

4) SELECT count(*)

FROM Developpeur D

INNER JOIN Realisation R ON D.NumDev=R.NumDev

INNER JOIN Projet P ON P.NumProj=R.NumProj

WHERE P.TitreProj="gestion␣de␣stock"

5) SELECT NumProj, TitreProj

FROM Projet P

INNER JOIN Logiciel L ON P.NumProj=L.NumProj

GROUP BY NumProj, TitreProj

HAVING count(*)>5

6) SELECT NumDev, NomDev

FROM Developpeur D

INNER JOIN Realisation R ON D.NumDev=R.NumDev

GROUP BY NumDev, NomDev

HAVING count(*)=(SELECT COUNT(*) FROM Projet)

7) UPDATE Projet

SET DateFin = '17/04/2022'

WHERE TitreProj like ‘%Web%’ ;


Exercice 7

On considère la base de données suivante:

Client (IdCli ,nom,ville)

Produit (IdProNom, marque,Prix,Qstock)

Vente (#IdCL,#IdPro, date ,qte)

Exprimer en SQL les requêtes suivantes :

1) Donner les différentes marques de produit.

2) Lister les produits de marque IBM, Apple ou Asus.

3) Donner les noms des clients qui ont acheté le produit 'p1'.

4) Donner les noms des produits qui n'ont pas été acheté.

5) Donner les noms des clients ayant acheté un produit en quantité supérieure à chacune des quantités de produits

achetées par le client 'c1'.

6) Donner les noms des produits moins chers que la moyenne des prix de tous les produits.

7) Supprimer les ventes des clients de Fès antérieures au 01-mar-2022.

        Corrigé de l’exercice 7

1) select Distinct  p.marque from  produit p
2)select * from  produit p where p.marque in ('IBM', 'APPEL', 'ASUS')
3)select c.nom from client c where IdCli in( select  v.IdCli from vente v where p.IdPro='p1')
4)select p.nom from produit p where not exists (select *  from vente v  where v.Idpro= p.IdPro)
5) select v.IdCli from vente v where v.qte>=all(select w.qte from vente w where w.IdCli = 'c1')
6) select  p1.nom from produit p1 where p1.prix < (select AVG (p2.prix) from produit p2 )
7) delete  from vente  where date < '01-mars-2022' and IdCli  in ( select c.IdCli from client c where  c.ville= 'fes')





Tags

Enregistrer un commentaire

0 Commentaires
* Please Don't Spam Here. All the Comments are Reviewed by Admin.
